    Re: POLO by Franciswat

    da Franciswat » venerdì 23 agosto 2019, 10:19

    Buongiorno ragazzi, ho completato il retrofit dei fari bixenon di fabbrica quindi inclusi sensori e centraline OEM. Premetto che per fare questo retrofit bisogna prima sostituire la BCM.
    Allego foto del lavoro :023

    Un ringraziamento speciale a ciclo (uk-polos.net) per avermi assistito nel progetto.

    Retrofit fari OEM bixenon con BCM 7E0 su Polo 6R 1.6 Bifuel

    Perdonatemi se mancano molti dettagli.
    La mia intenzione è solo di fornire informazioni generali per questo retrofit.

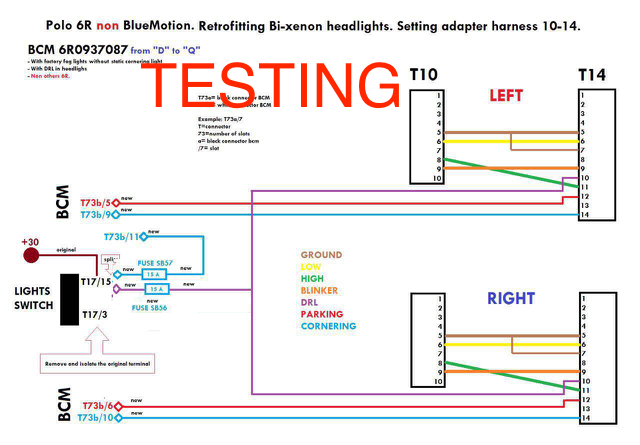

    Schema dei collegamenti (parziale).
    Mancano i cablaggi della centralina dei fari xenon (headlight range unit) e del sensore dell'assetto (AFS unit).

    Immagine

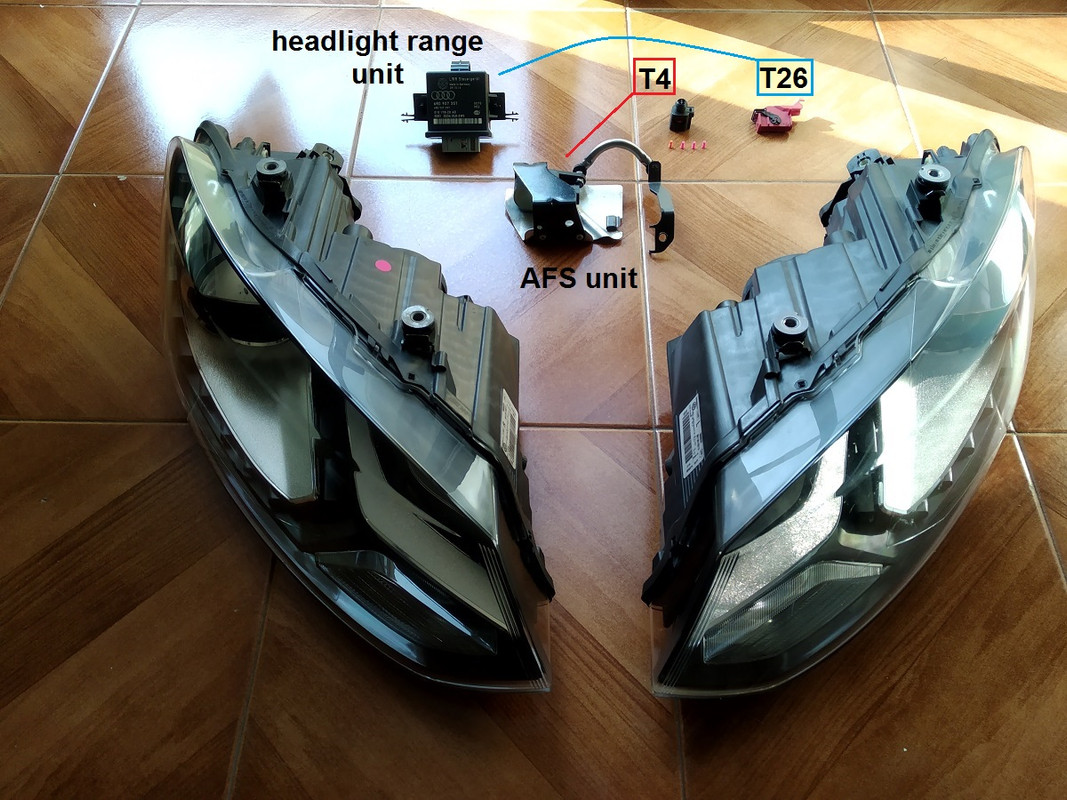

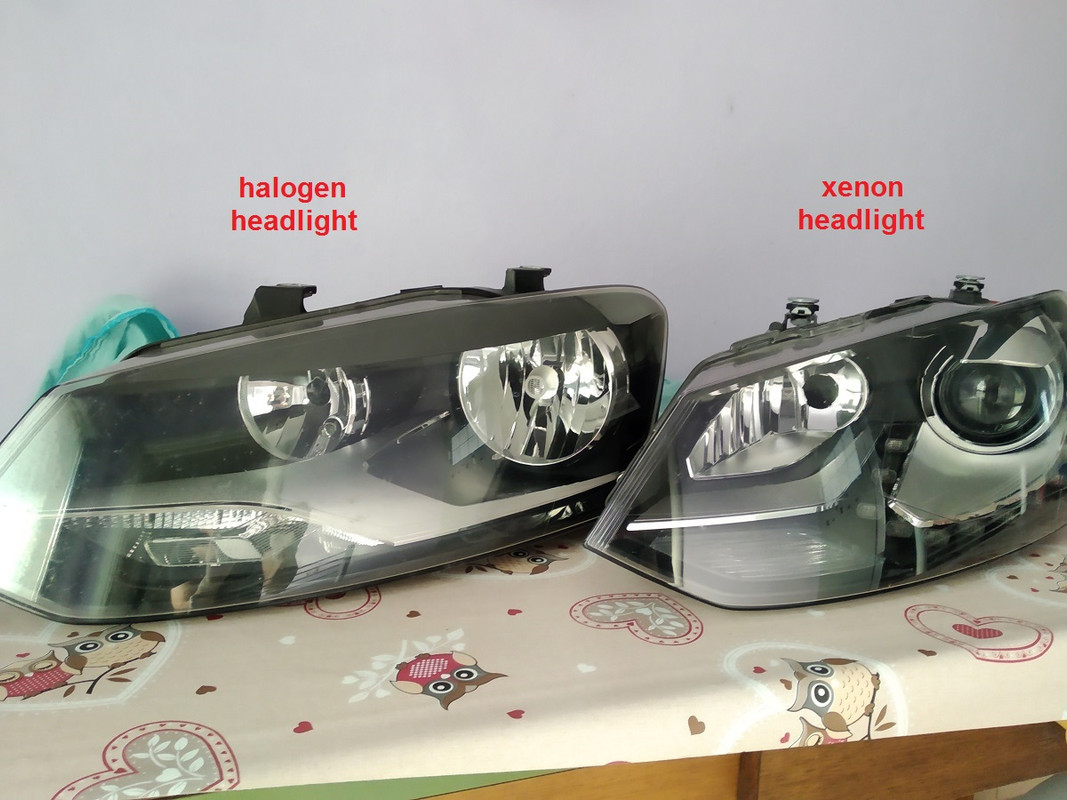

    Confronto tra faro alogeno OEM e faro bixenon OEM.

    Immagine

    Le lampadine xenon (D3S) che ho montato.

    Immagine

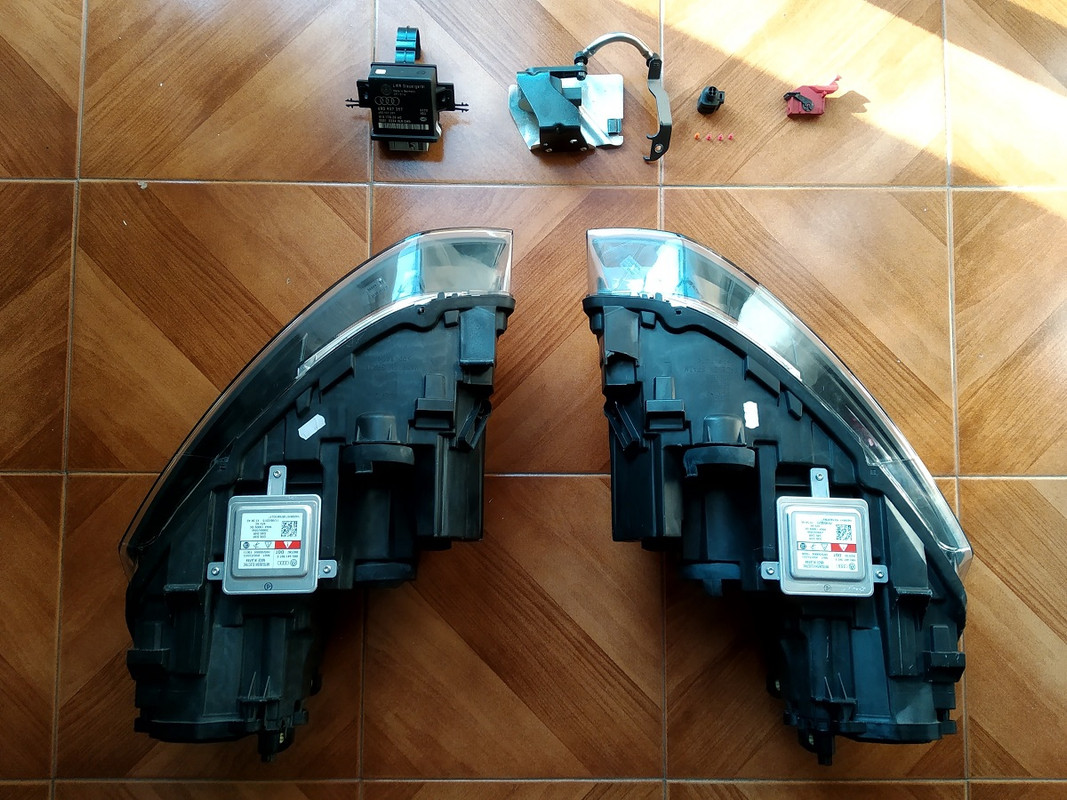

    Tutte le parti OEM necessarie per il retrofit (mancano i cablaggi che ho realizzato da me).
    Quasi tutti i cablaggi sono acquistabili on-line aggiungendo circa 150 euro al costo dei ricambi.

    Immagine

    Immagine

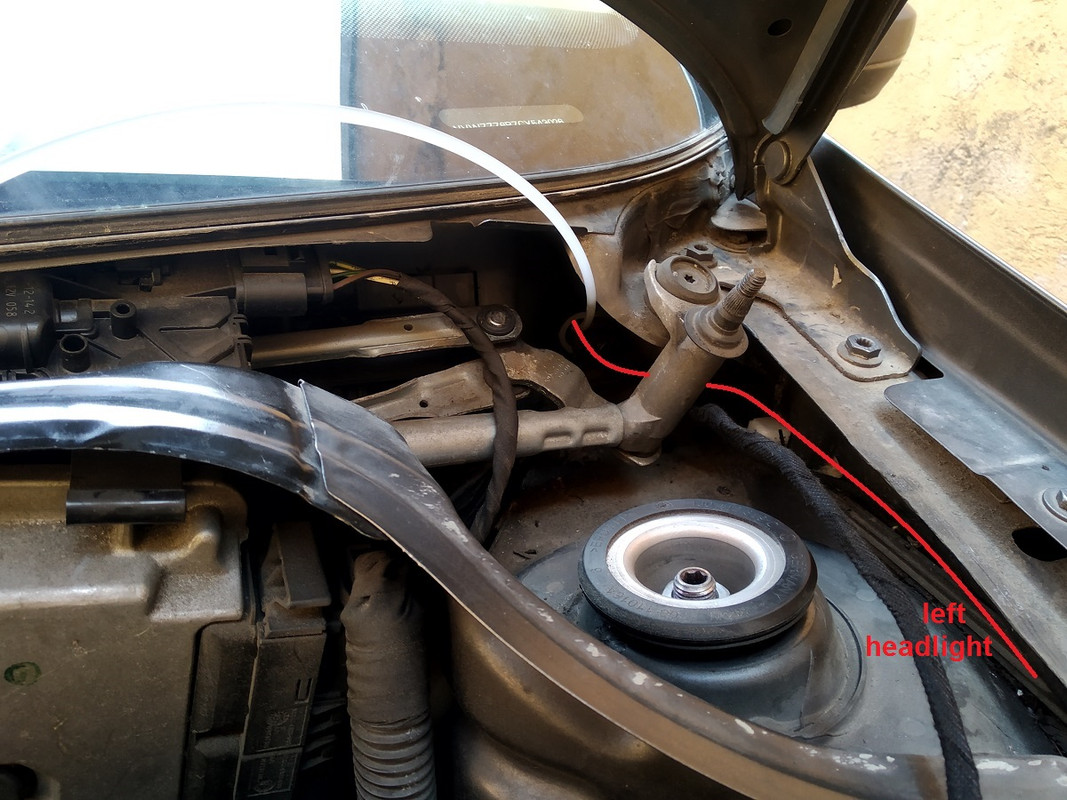

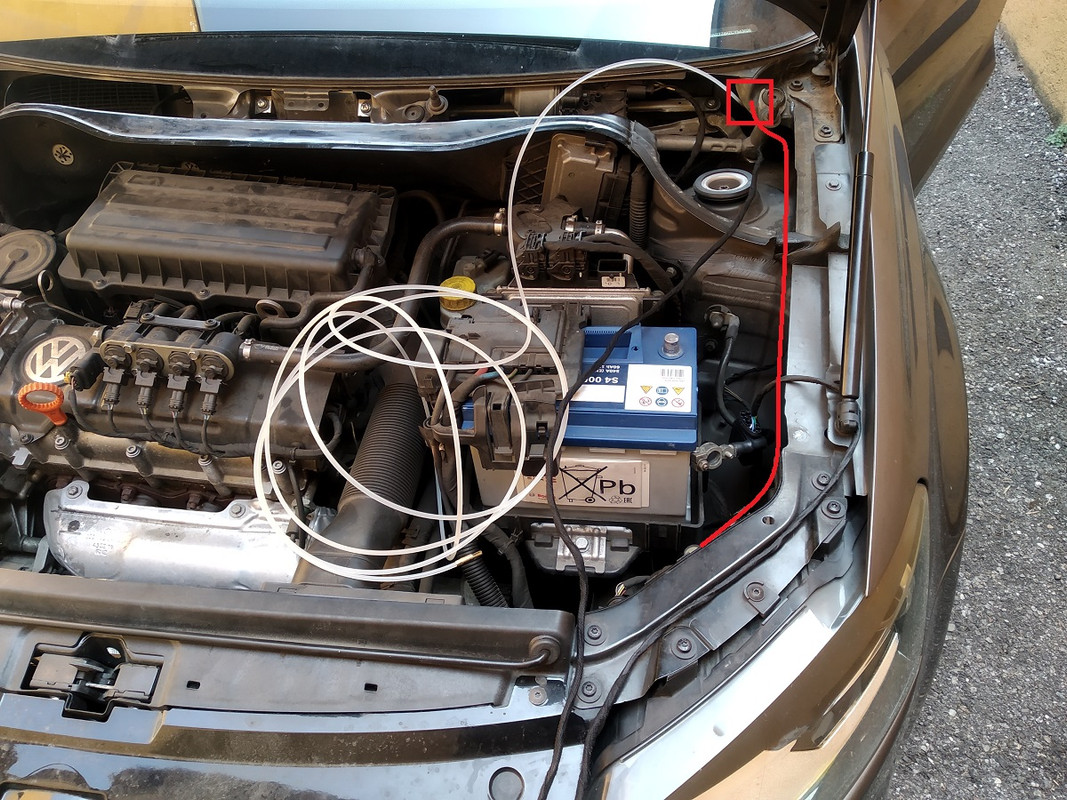

    Passaggio dei cavi dal faro sinistro verso la BCM.
    Per collegare i bixenon usando parte del vecchio cablaggio serve un adattatore T14 -> T10 che si può fare da soli o acquistare online.

    Immagine

    Immagine

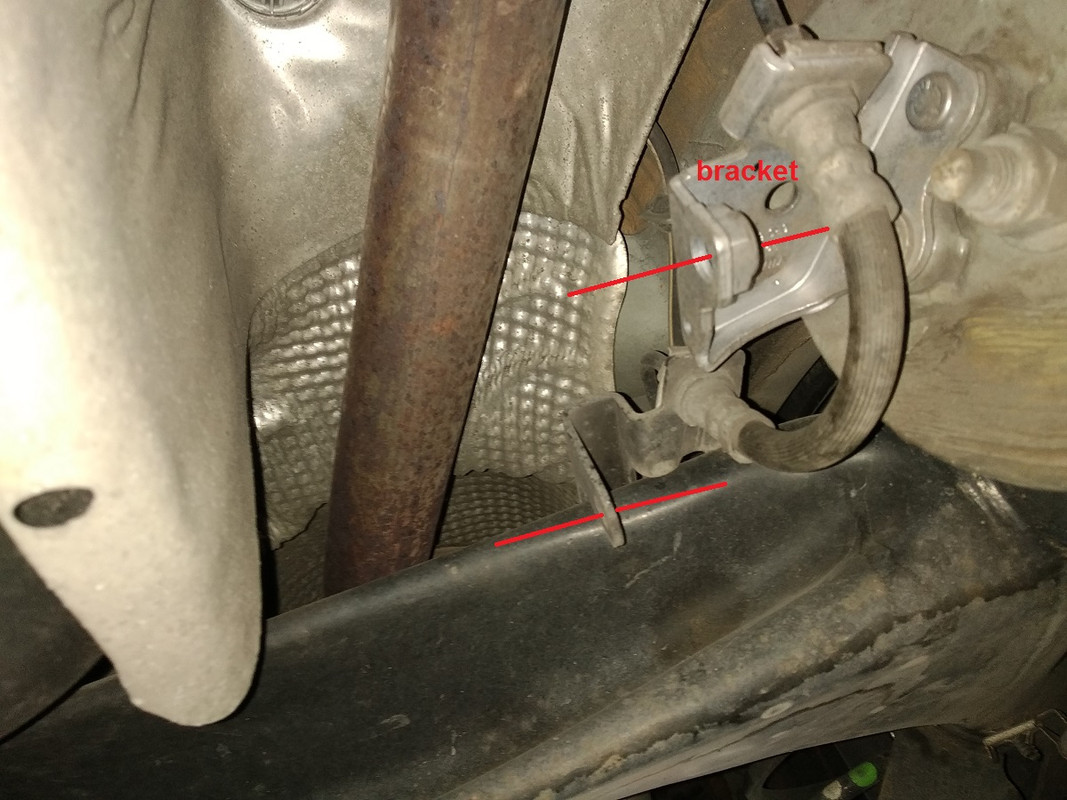

    Supporto per il fissaggio dell'AFS, posizionato vicino alla ruota posteriore sinistra.
    Questo regola automaticamente l'altezza del fascio di luce in base al carico della vettura sull'asse posteriore.

    Immagine

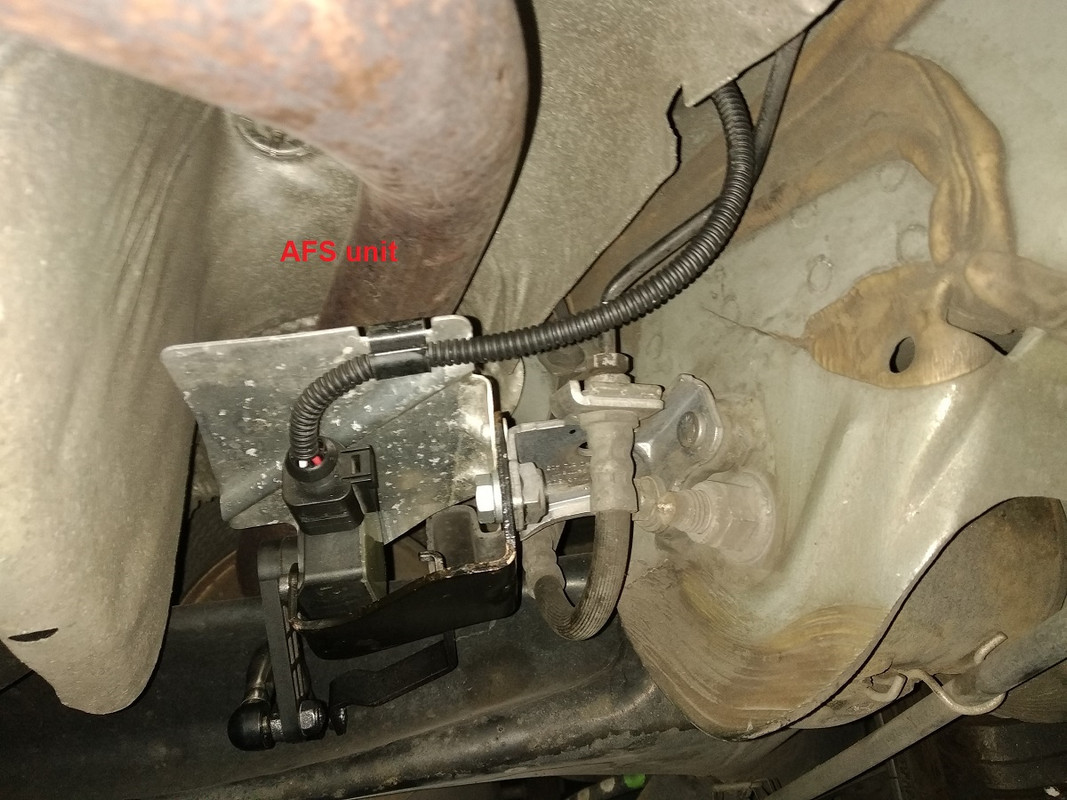

    AFS montato in attesa del cablaggio.

    Immagine

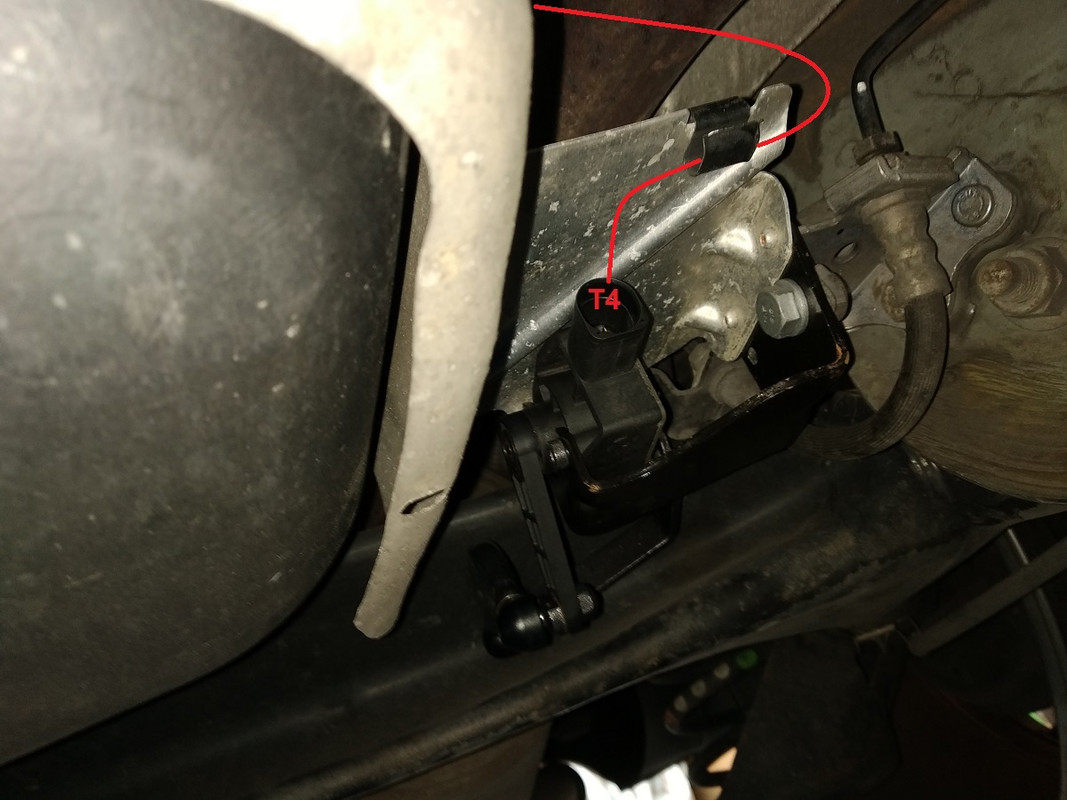

    Connettore T4 per l'AFS.

    Immagine

    Retrofit dell'AFS completato con il cablaggio.

    Immagine

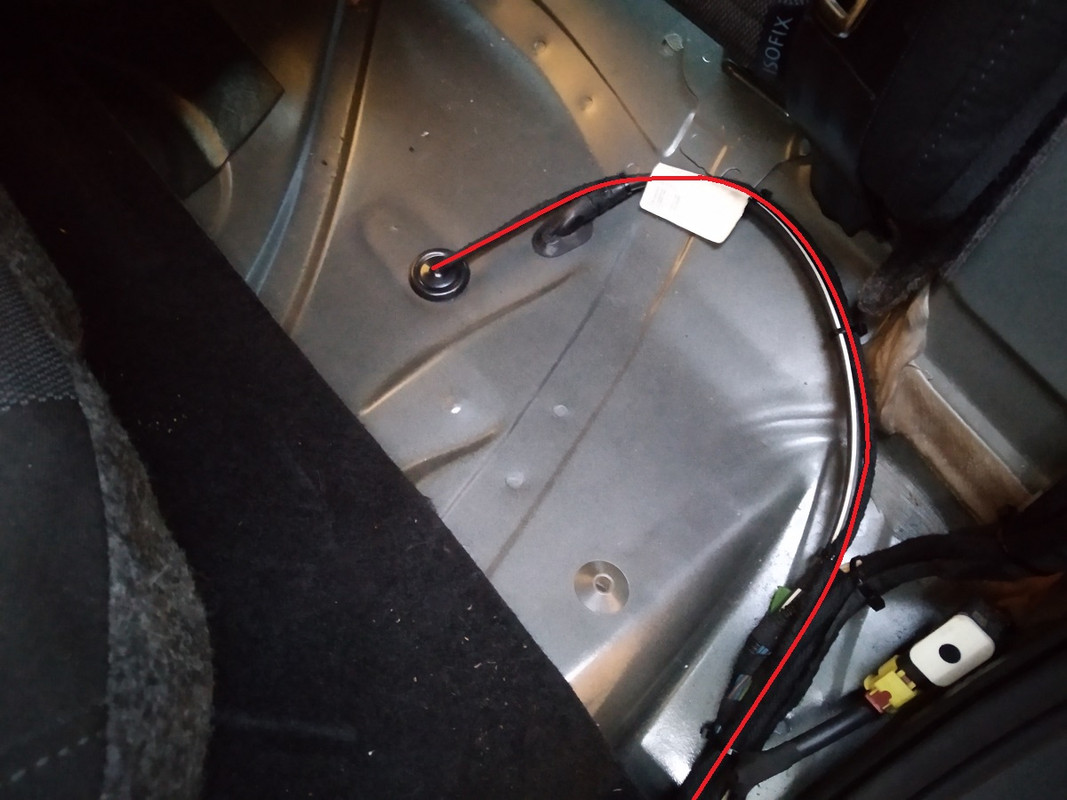

    Passaggio dei cavi dall'AFS alla BCM. Vista da sotto il sedile posteriore sinistro.

    Immagine

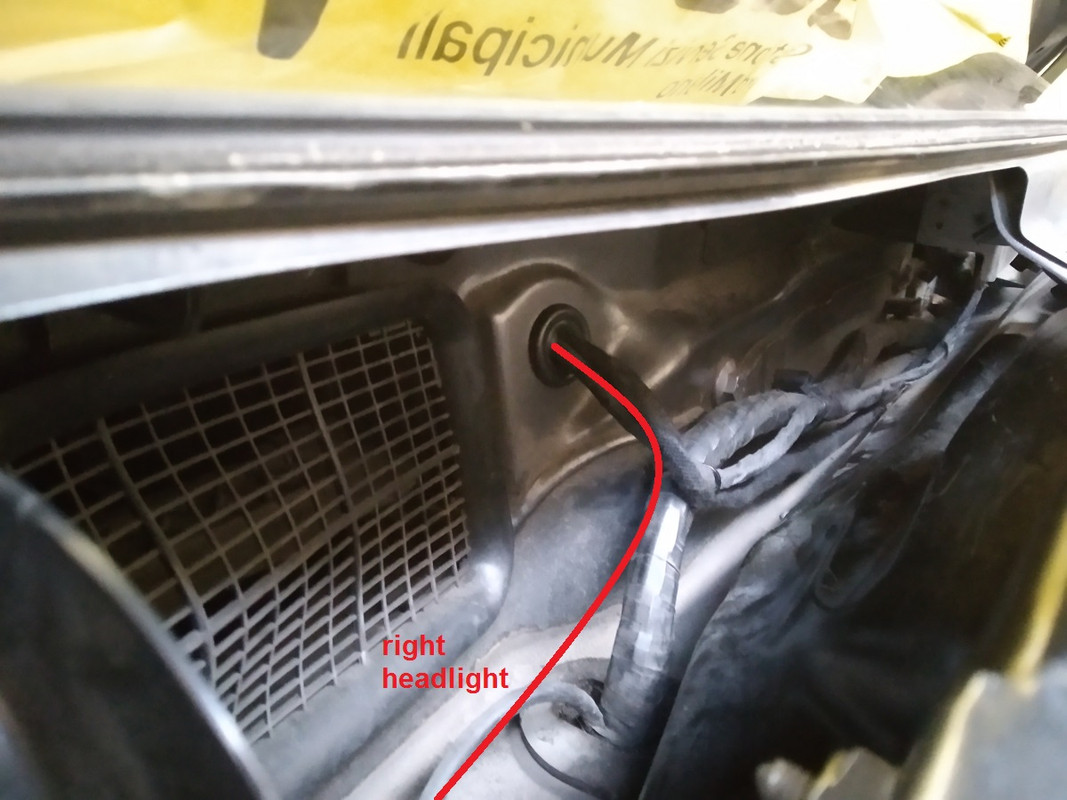

    Passaggio dei cavi dal faro destro verso la BCM.

    Immagine

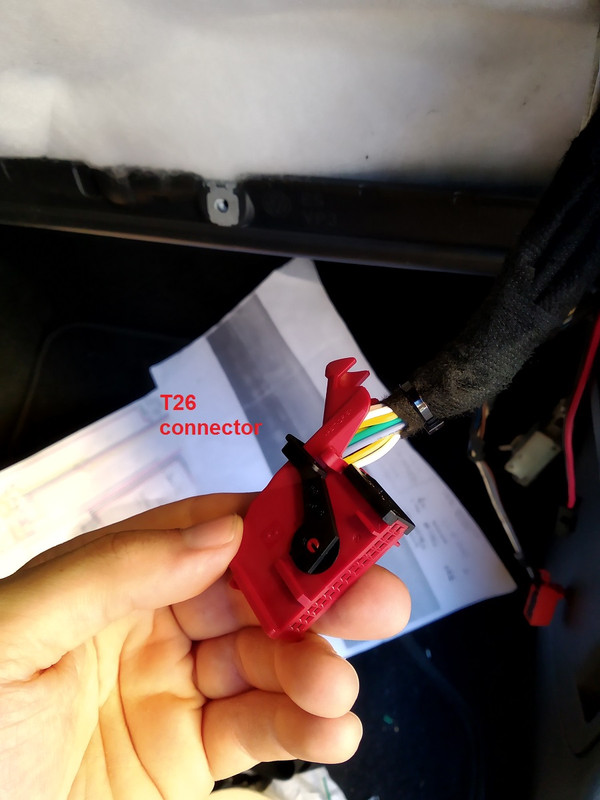

    Connettore T26 per l'headlight range unit.

    Immagine

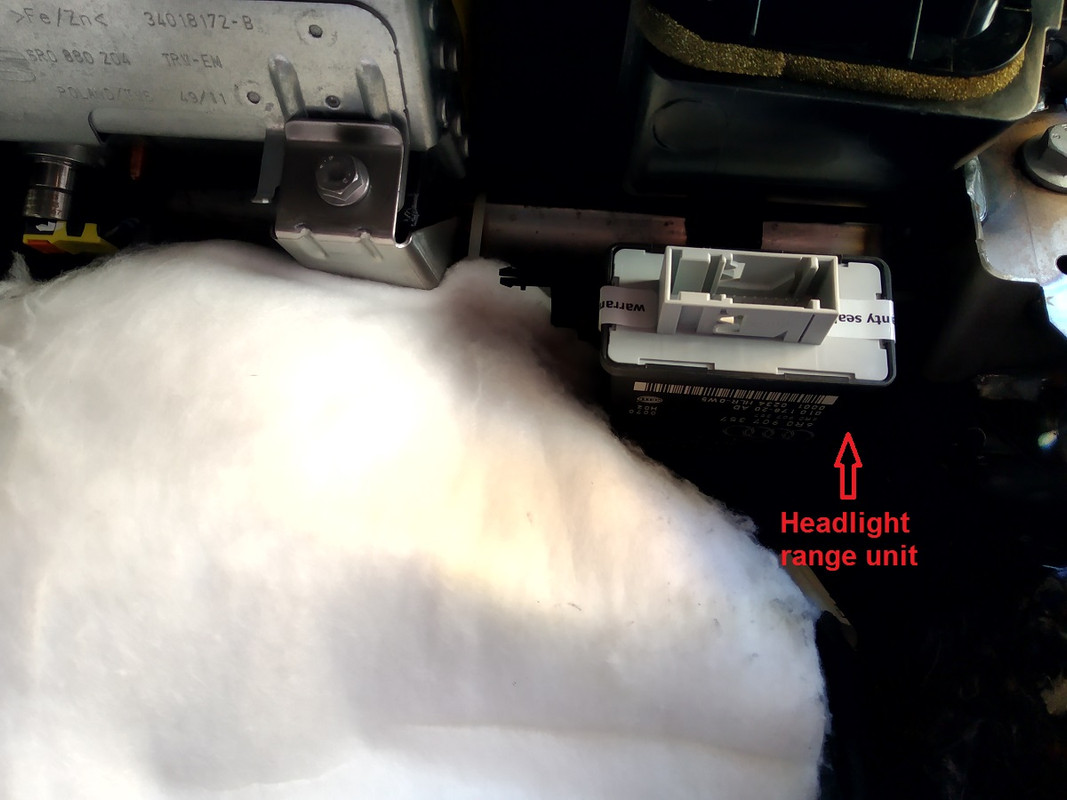

    La headlight range unit gestisce i bixenon ed è posizionata dietro il cassetto porta oggetti.

    Immagine

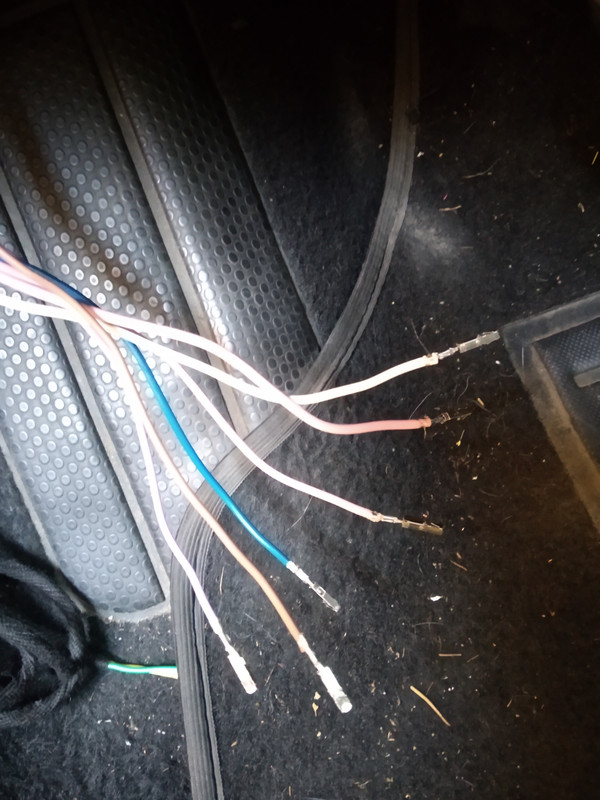

    Tutti i nuovi cavi provenienti dai fari bixenon e da collegare alla BCM.

    Immagine

    Il cablaggio dei fendinebbia và cambiato come indicato nel diagramma in alto.

    Immagine

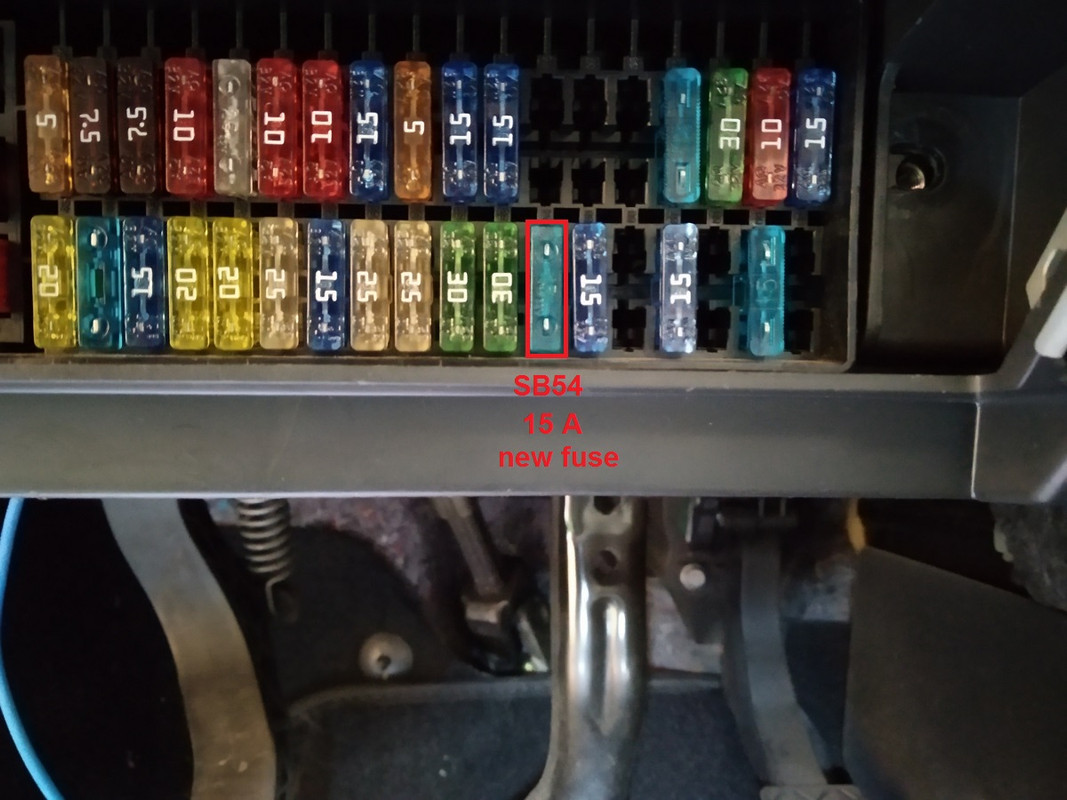

    Nuovo fusibile da 15A per i fendinebbia. Lo slot usato era libero nella mia fusibiliera.

    Immagine

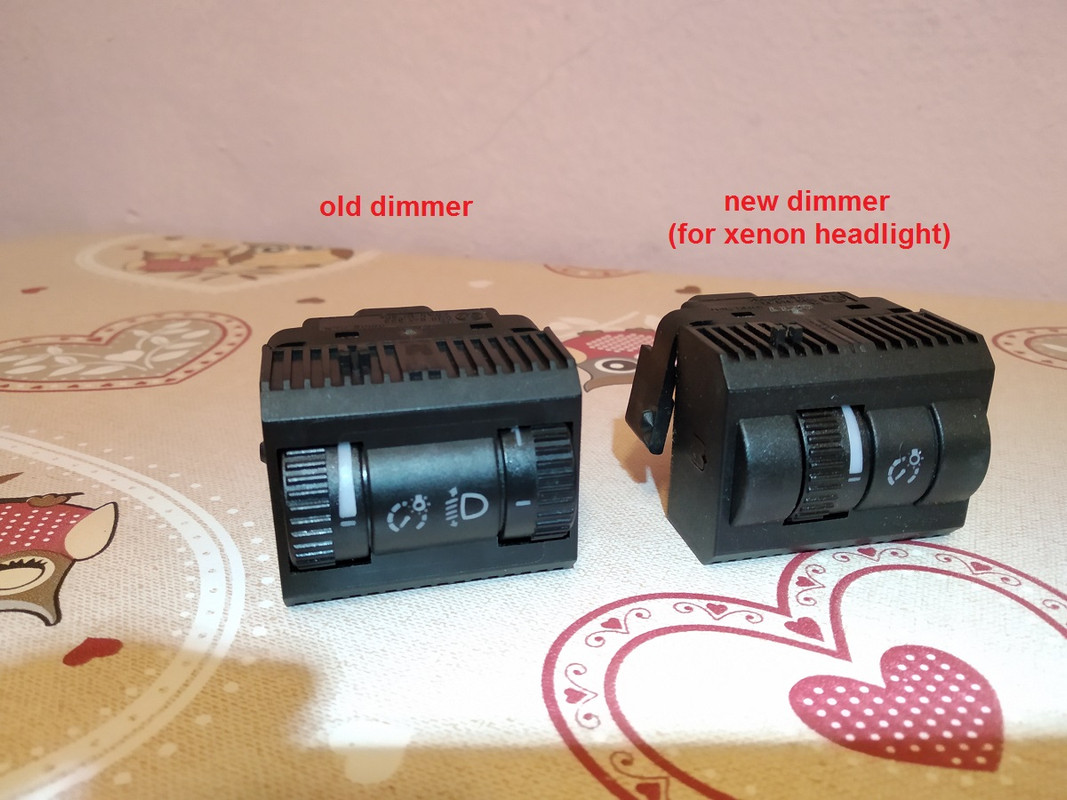

    Anche il dimmer dev'essere cambiato perché l'altezza del fascio di luce coi bixenon è gestita dalla centralina insieme all'AFS e non più manualmente.

    Immagine

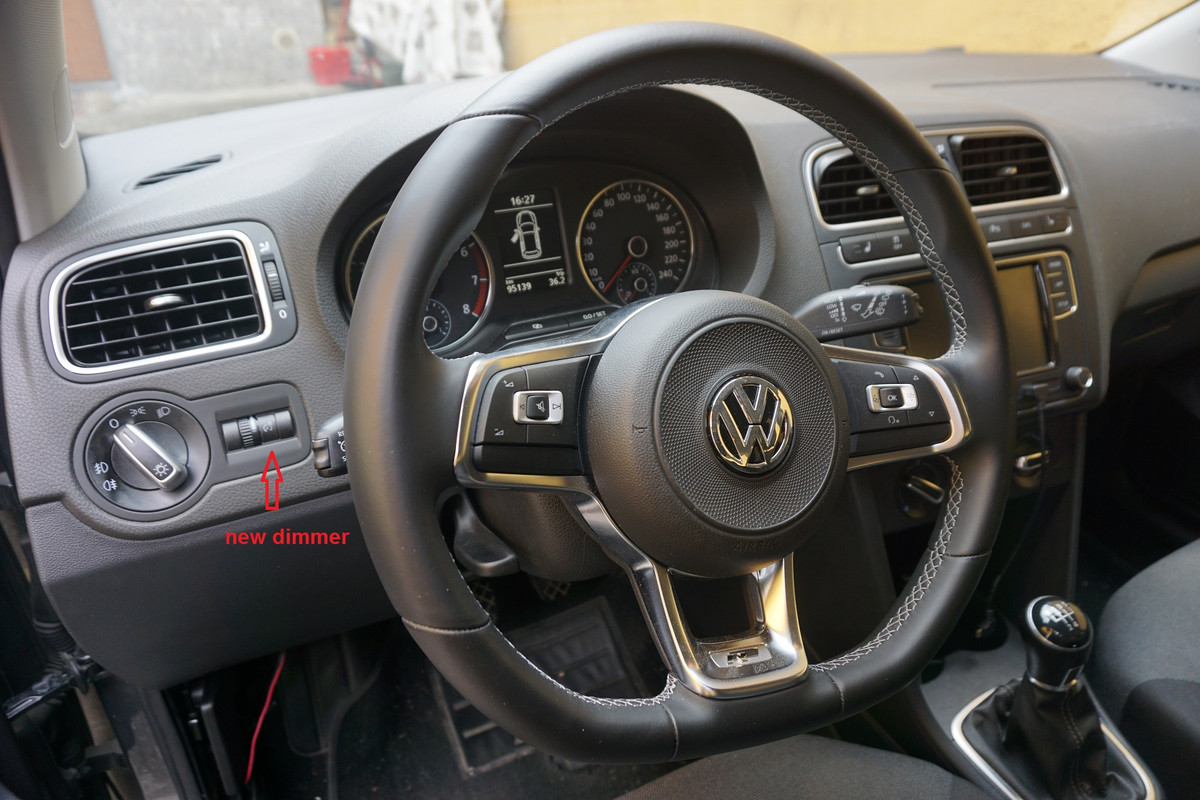

    Dimmer montato di fianco allo switch delle luci.

    Immagine

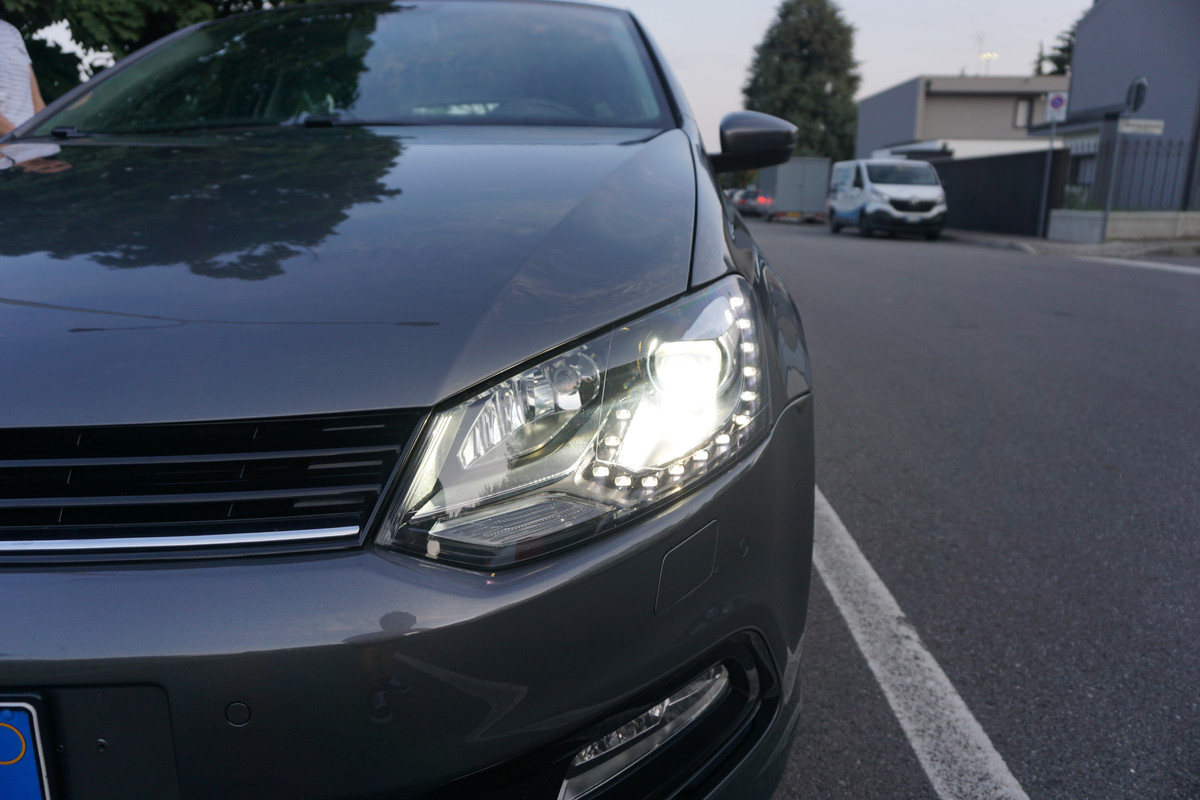

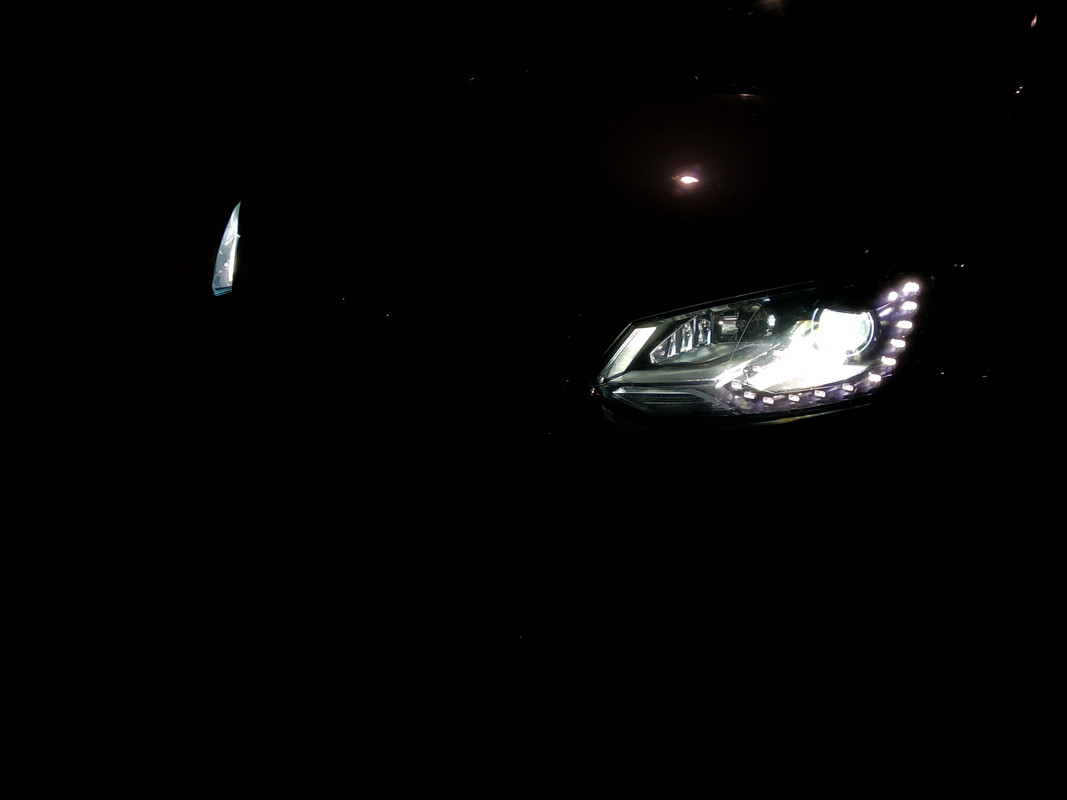

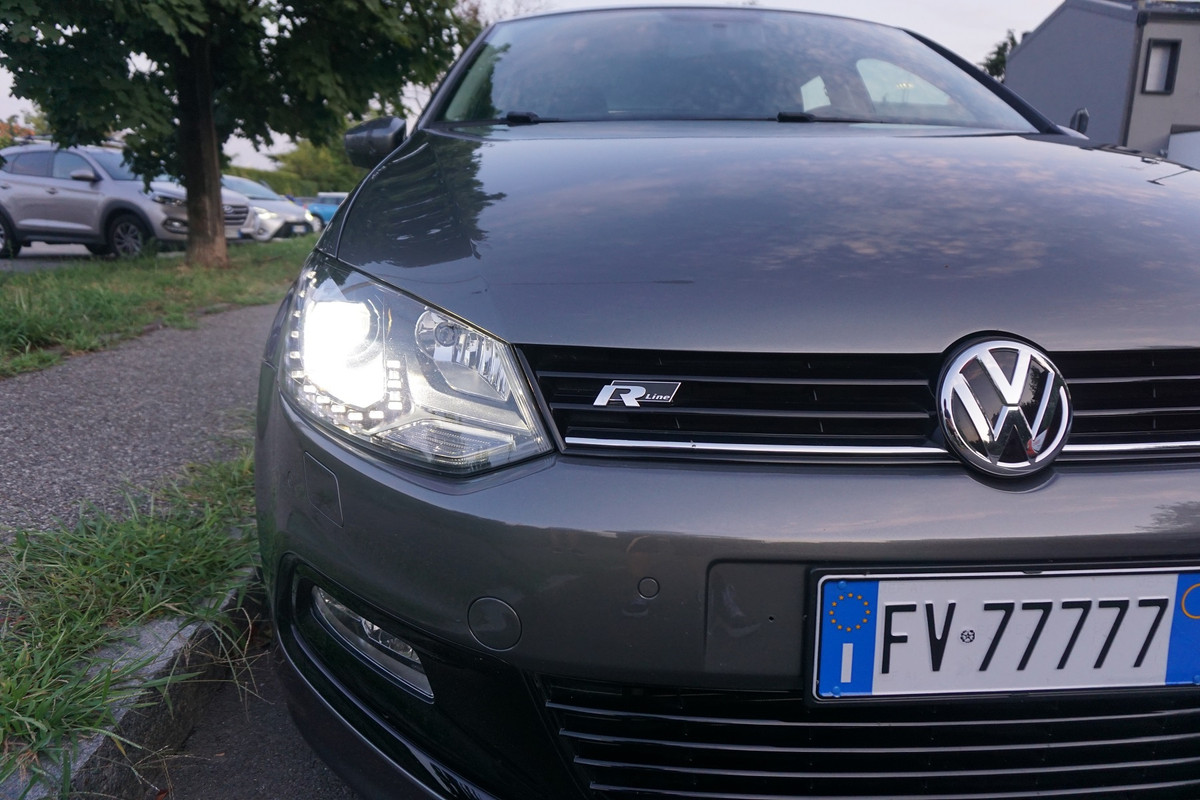

    Dopo la codifica, fatta grazie a ciclo, test e risultato finale! :026

    Immagine

    Immagine

    Immagine

    Immagine

    Immagine

    Immagine

    Immagine

    Immagine

    Immagine

    Immagine



    Video

    https://youtu.be/kDZAN8D_aR0



    Autoscan

    Codice: Seleziona tutto

    Thursday,22,August,2019,14:53:17:39744
    VCDS -- Windows Based VAG/VAS Emulator Running on Windows XP x86
    VCDS Version: 17.1.3.0
    Data version: 20170203 DS267.2
    www.Ross-Tech.com


    VIN: WVWZZZ6RZCY540000   License Plate:


    Chassis Type: 6R (7E0)
    Scan: 01 03 04 08 09 10 15 17 19 25 44 55 56 0B

    VIN: WVWZZZ6RZCY540000

    01-Engine -- Status: OK 0000
    03-ABS Brakes -- Status: OK 0000
    04-Steering Angle -- Status: OK 0000
    08-Auto HVAC -- Status: OK 0000
    09-Cent. Elect. -- Status: Malfunction 0010
    10-Park/Steer Assist -- Status: OK 0000
    15-Airbags -- Status: OK 0000
    17-Instruments -- Status: OK 0000
    19-CAN Gateway -- Status: OK 0000
    25-Immobilizer -- Status: OK 0000
    44-Steering Assist -- Status: OK 0000
    55-Headlight Range -- Status: OK 0000
    56-Radio -- Status: OK 0000

    -------------------------------------------------------------------------------
    Address 01: Engine
    Cannot be reached

    -------------------------------------------------------------------------------
    Address 03: ABS Brakes (J104)       Labels: 6R0-907-37x-ESP82.clb
       Part No SW: 6R0 907 379 BC    HW: 6R0 907 379 AF
       Component: ESP8.2i front H05 0002
       Revision: --------
       Coding: 210224E3217100B5842524E484D700401300
       Shop #: WSC 00788 648 00255
       VCID: 00085B4297984341E9-8054

    No fault code found.

    -------------------------------------------------------------------------------
    Address 08: Auto HVAC (J301)       Labels: None
       Part No SW: 6R0 820 045 N    HW: 6R0 820 045 N
       Component: Man AC        H02 0202
       Revision: 0003SH02
       VCID: 397EF6A6B0C2D289EE-806C

    No fault code found.

    -------------------------------------------------------------------------------
    Address 09: Cent. Elect. (J519)       Labels: 7E0-937-BCM-V1.clb
       Part No SW: 7E0 937 090     HW: 7E0 937 090
       Component: BCM PQ25 Max4 H80 0736
       Revision: B9080001    Serial number: 0771 060161479
       Coding: 3CB02BBF08E1240092380E916C6B0DD1DAC0672F608D30D0200000030000
       Shop #: WSC 02737 534 00190
       VCID: 68D863E29BE89B0141-803C

       Subsystem 1 - Part No SW: 6R0 959 801 AB    HW: 6R0 959 801 AB  Labels: 6R0-959-801.CLB
       Component: J386__TSG_FT  008 1611
       Serial number: KU0KU004011200011991
       Coding: 18BC30

       Subsystem 2 - Part No SW: 6R0 959 802 AD    HW: 6R0 959 802 AD  Labels: 6R0-959-802.CLB
       Component: J387__TSG_BT  008 1611
       Serial number: KU0KU005011200017885
       Coding: 08BC30

       Subsystem 3 - Part No: 1K8 951 171 A
       Component: DWA-Sensor 00  001 0103
       Coding: 000000

       Subsystem 4 - Part No: 1K0 951 605 C
       Component: LIN BACKUP HO  H03 1301
       Coding: 000000

       Subsystem 5 - Part No: 1K8 951 171 A
       Component: DWA-Sensor 00  001 0103
       Coding: 000000

       Subsystem 6 - Part No SW: 1K8 959 442     HW: 1K8 959 442
       Component: E221__MFL-DC1  H04 0103
       Serial number: 29170002240760027504
       Coding: A40000

       Subsystem 7 - Part No SW: 6R0 959 811 G    HW: 6R0 959 811 G
       Component: J388__TSG_HL  008 1611
       Serial number: KU0KU010011200012406
       Coding: 08BC32

       Subsystem 8 - Part No SW: 6R0 959 812 G    HW: 6R0 959 812 G
       Component: J389__TSG_HR  008 1611
       Serial number: KU0KU009011200013136
       Coding: 08BC32

    1 Fault Found:
    01134 - Alarm Horn (H12)
                000 -  -
                 Freeze Frame:
                        Fault Status: 01100000
                        Fault Priority: 6
                        Fault Frequency: 1
                        Reset counter: 146
                        Mileage: 95139 km
                        Time Indication: 0
                        Date: 2020.14.20
                        Time: 14:49:17


    -------------------------------------------------------------------------------
    Address 10: Park/Steer Assist (J446)       Labels: 7E0-919-475.clb
       Part No SW: 7E0 919 475 K    HW: 56D 919 475
       Component: PARKHILFE 8K  H02 0106
       Revision: --------    Serial number: 20251528901029
       Coding: 100001
       Shop #: WSC 12345 123 12345
       ASAM Dataset: EV_VW75XParaKssis4K 001004
       ROD: N/A
       VCID: 3A7CE9AABDC4D991E7-806E

    No ASAM data for: "EV_VW75XParaKssis4K" (VW25)
    No fault code found.

    -------------------------------------------------------------------------------
    Address 15: Airbags (J234)       Labels: 5K0-959-655.clb
       Part No SW: 6R0 959 655 K    HW: 6R0 959 655 K
       Component: VW10Airbag022 H09 0020
       Revision: --------    Serial number: 003GX011W0JJ
       Coding: 003232
       Shop #: WSC 00788 648 00255
       ASAM Dataset: EV_AirbaVW10BPAWV250 A01001
       ROD: N/A
       VCID: 4A9CB96AED24491177-801E

       Subsystem 1 - Serial number: 3575HRB4059124B2F99H

       Subsystem 2 - Serial number: 3585HRB4061131GQCOUS

       Subsystem 3 - Serial number: 3515RRB405P0VC0I5P0W

       Subsystem 4 - Serial number: 3525RRB40510VC0IA9B9

    No ASAM data for: "EV_AirbaVW10BPAWV250" (VW25)
    No fault code found.

    -------------------------------------------------------------------------------
    Address 17: Instruments (J285)       Labels: 5K0-920-xxx-17.clb
       Part No SW: 6R0 920 871 A    HW: 6R0 920 871 A
       Component: KOMBI         H03 0505
       Serial number: 00000000000000
       Coding: 140E01
       Shop #: WSC 00788 648 00255
       ASAM Dataset: EV_KombiU_DS_VDD_RM09 A04113
       ROD: N/A
       VCID: 3460C7929FA02FE13D-8060

    No ASAM data for: "EV_KombiU_DS_VDD_RM09" (VW36 *)
    No fault code found.

    -------------------------------------------------------------------------------
    Address 19: CAN Gateway (J533)       Labels: None
       Part No SW: 7E0 909 901     HW: 7E0 937 090
       Component: GW-K-CAN TP20 H80 0736
       Revision: B9080001
       Coding: 002200
       Shop #: WSC 02737 534 00190
       VCID: 68D863E29BE89B0141-803C

    No fault code found.

    -------------------------------------------------------------------------------
    Address 25: Immobilizer (J334)       Labels: 5K0-920-xxx-25.clb
       Part No SW: 5K0 953 234     HW: 5K0 953 234
       Component: IMMO          H03 0505
       Serial number:
       Coding: 000000
       Shop #: WSC 00000 000 00000
       ASAM Dataset: EV_Immo_UDS_VDD_RM09 A03009
       ROD: EV_Immo_UDS_VDD_RM09_VW21.rod
       VCID: 6ADC19EA8DE4A91157-803E

    No fault code found.

    -------------------------------------------------------------------------------
    Address 44: Steering Assist        Labels: 6Q0-423-156.clb
       Part No: 6R0 423 156 B
       Component: LenkhilfeTRW        V277
       Coding: 11250
       Shop #: WSC 00788
       VCID: 2F6AC8FEEA860C3940-807A

    No fault code found.

    -------------------------------------------------------------------------------
    Address 55: Headlight Range (J431)       Labels: 6R0-907-357.clb
       Part No SW: 6R0 907 357     HW: 6R0 907 357
       Component: LWR-ECU       H02 0070
       Revision: --------    Serial number: --------------
       Coding: 0110000001000000
       Shop #: WSC 00788 648 00255
       ASAM Dataset: EV_HealdRegulVWLWRPt 001004
       ROD: N/A
       VCID: 77FA309ECE5604F9D8-8022

    No ASAM data for: "EV_HealdRegulVWLWRPt" (VW25)
    No fault code found.

    -------------------------------------------------------------------------------
    Address 56: Radio (J503)       Labels: None
       Part No SW: 6RD 035 187 B    HW: 6RD 035 187 B
       Component: Radio         541 5314
       Revision: --------    Serial number: VWZZZ4K6200530
       Coding: 16000400040005
       Shop #: WSC 127395 840 08317
       VCID: 46848D5AF13CAD7193-8012

    No fault code found.

    End-------------------------(Elapsed Time: 03:21)--------------------------

    Francesco
    La mia Polo 6R >> viewtopic.php?f=59&t=32787
  • Avatar utente
    malucele
    POLISTA D.O.C.
    POLISTA D.O.C.
    Messaggi: 137
    Iscritto il: mercoledì 4 luglio 2012, 19:31
    Feedback: 0
    Auto posseduta: polo 1.6 tdi 90cv
    nome: mauro
    Versione di Polo posseduta: 6r (2009 - 2014 )
    Località: roma
    Contatta:

    Re: POLO by Franciswat

    da malucele » venerdì 23 agosto 2019, 19:33

    Ciao Francesco,complimenti per la dettagliata guida ma soprattutto complimenti per lo spettacolare risultato!!! :007
  • Avatar utente
    Franciswat
    SOSTENITORE
    SOSTENITORE
    Messaggi: 396
    Iscritto il: martedì 19 luglio 2016, 18:28
    Feedback: 0
    Auto posseduta: POLO 1.6 Comf. Biuel
    nome: Francesco
    Versione di Polo posseduta: 6r (2009 - 2014 )
    Località: Milano
    Contatta:

    Re: POLO by Franciswat

    da Franciswat » sabato 24 agosto 2019, 12:39

    Ciao Mauro, ti ringrazio molto. E' stato un duro lavoro ma ne è valsa certamente la pena! :023
    Francesco
    La mia Polo 6R >> viewtopic.php?f=59&t=32787
  • Avatar utente
    Franciswat
    SOSTENITORE
    SOSTENITORE
    Messaggi: 396
    Iscritto il: martedì 19 luglio 2016, 18:28
    Feedback: 0
    Auto posseduta: POLO 1.6 Comf. Biuel
    nome: Francesco
    Versione di Polo posseduta: 6r (2009 - 2014 )
    Località: Milano
    Contatta:

    Re: POLO by Franciswat

    da Franciswat » mercoledì 25 settembre 2019, 17:53

    Che dite ce la faremo? :003

    Immagine
    Francesco
    La mia Polo 6R >> viewtopic.php?f=59&t=32787
  • Avatar utente
    Franciswat
    SOSTENITORE
    SOSTENITORE
    Messaggi: 396
    Iscritto il: martedì 19 luglio 2016, 18:28
    Feedback: 0
    Auto posseduta: POLO 1.6 Comf. Biuel
    nome: Francesco
    Versione di Polo posseduta: 6r (2009 - 2014 )
    Località: Milano
    Contatta:

    Re: POLO by Franciswat

    da Franciswat » giovedì 28 novembre 2019, 22:57

    Nuovo cablaggio per il climatronic ultimato, prossimamente lo smontaggio della plancia.

    Immagine
    Francesco
    La mia Polo 6R >> viewtopic.php?f=59&t=32787

Chi c’è in linea

Visitano il forum: Nessuno e 8 ospiti
